ГИС

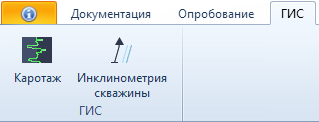

Для того чтобы просмотреть или редактировать информацию о каротаже и съемках инклинометрии скважины, нужно выбрать скважину в области "Выработки в группе" панели "Выработки". Кнопки "Каротаж" и "Инклинометрия скважины" на вкладке "ГИС" станут активными.
Инклинометрия скважины

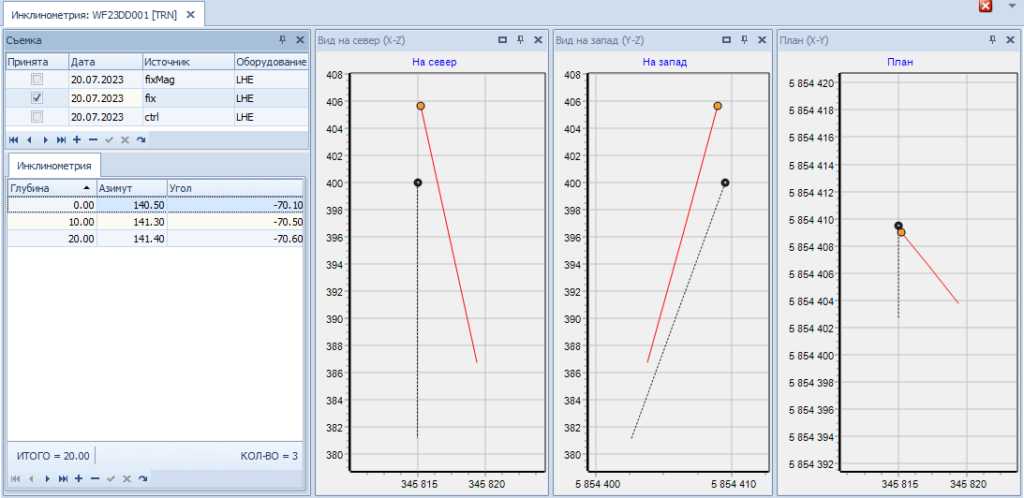

После нажатия кнопки "Инклинометрия скважины" откроется одноименная форма, состоящая из 2 областей:
- "Съемка";
- "Графическое изображение скважины".

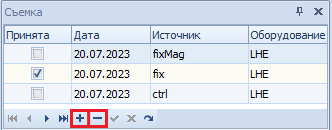

Для каждой скважины в базе данных можно хранить сколько угодно съемок инклинометрии. В верхней части области "Съемка" находится список всех съемок инклинометрии скважины. Для добавления новой съемки нажмите кнопку [+] или, активировав область списка, нажмите клавишу "Insert". Для удаления используйте кнопку [-] или клавишу "Delete".

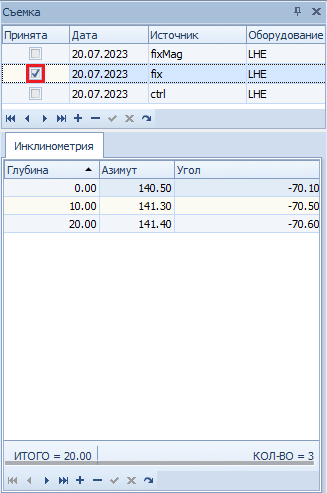

Только одна из записей в этом списке может быть отмечена как принятая съемка. Для каждой из съемок можно ввести информацию об исполнителе, использованном оборудовании и о типе съемки ("инструментальная" или "с графики").

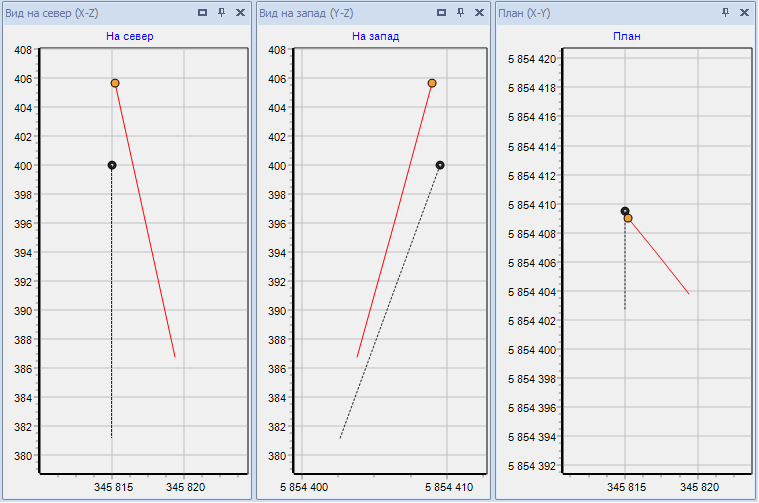

При выборе какой-либо из съемок в нижней части области "Съемка" отображается список измерений, а в окне "Графическое изображение скважины" - траектория скважины в двух разрезах и плане: "На запад", "На север" и "План".
Чтобы добавить новое измерение, нажмите кнопку [+] или, активировав область списка измерений, нажмите клавишу "Insert". Для удаления используйте кнопку [-] или клавишу "Delete".
При добавлении/удалении или изменении измерений траектория скважины в области "Графическое изображение скважины" меняется интерактивно.
Каротаж

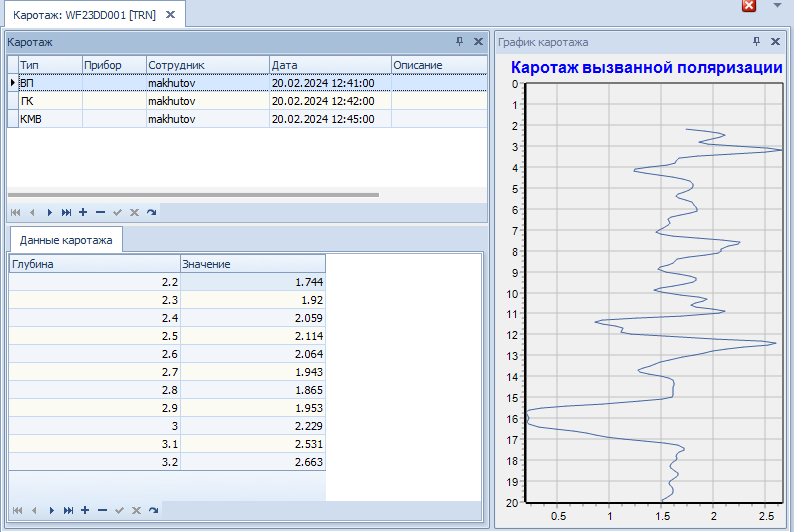

После нажатия кнопки "Каротаж" откроется одноименная форма, состоящая из 2 областей:
- "Каротаж";
- "График каротажа".
В области "Каротаж" можно ввести данные о типе каротажа, приборе и исполнителе. Для добавления нового каротажа нажмите кнопку [+] или, активировав область списка, нажмите клавишу "Insert". Для удаления используйте кнопку [-] или клавишу "Delete". При выборе какого-либо из каротажей в нижней части области отображается список измерений.
В области "График каротажа" отображается график и название типа каротажа. Для того, чтобы увеличить или уменьшить масштаб можно воспользоваться сочетанием клавиши "Ctrl" и колесиком мыши.
